輔助端子的應用


根據電源系統工程應用的需要,我公司大部分產品均設計了輔助端子,包括遙控端(REM),遠端傳感(SENSE), 調整端(TRIM),輔助電容端(AUX)及接地端(Gr.)。具有功能和應用如下:

1. 遙控端的應用 遙控端可以控制模塊電源的工作與否。遙控端電壓VREM小于1V時,模塊中斷,一般REM與-VIN(參考地)相連,模 塊關斷,REM與-VIN短路電流為2-3mA,REM懸空或與+VIN相連(輸入電源電壓不高于72V),模塊正常工作。如果控 制需要與輸入端隔離可以使用光耦作為傳遞控制信號,如圖七所示。

2. 遠端采樣的應用 若輸出電流較大,負載距電源輸出端較遠,線路上存在較大的降壓,使用遠端采樣(SENSE)可以保證負載電壓為 額定輸出電壓,負載效應為額定指標。接線圖如圖八所示。注意:引線壓降應小于輸出電壓的10%

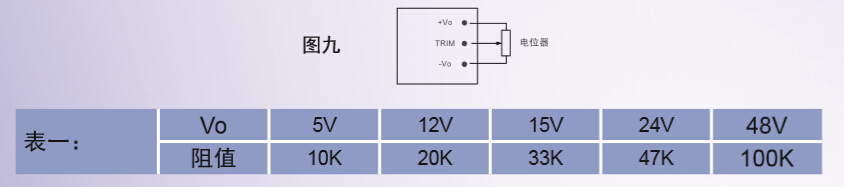

3. 調整端的應用 本公司電源產品是具有調整端(TRIM)的產品,可以通過電阻或電位器對輸出電壓進行一定范圍內輸出電壓的調 整。將電位器的中心與TRIM相連,其它兩端分別接+S,-S端子,沒有+S,-S端子的情況下,可將兩端分別接到相應 的主路的輸出正負極上,如圖九所示,調節電位器即可微調輸出電壓。電位器的阻值的選擇請參考表一。


4. 輔助電容端的應用 由于電源模塊體積的限制,內部不可能接入較大的濾波電容,為進一步改善參數,我公司的部分產品設有輔助電 容端AUX,用戶可在電源外部靠近AUX端加一只優質電解電容,以提高濾波效果改善電源的參數。接線如圖十所示



5. 接地端Gr的應用 AC-DC模塊電源中均設有Gr.接地端子,(等同接地符號 )此端子在內郃與模塊外殼相接,用戶只需將此端子接到 系統安全地上
